Snímač teploty K120
Odporové stonkové snímače jsou určeny pro měření teploty kapalných a plynných médií v teplotním rozsahu -30 až 200°C.
Různé teplotní senzory (PT100, 1000, 500, Ni1000, 10000, ...)
Možno dodat s převodníkem s výstupem 4-20 mA
Malé rozměry - nízká cena
Příslušenství - popis v katalogovém listu:
Nerezový středový držák (pro měření teploty v klimatizačních kanálech)
Jímka (pro měření kapalin)
Návarek

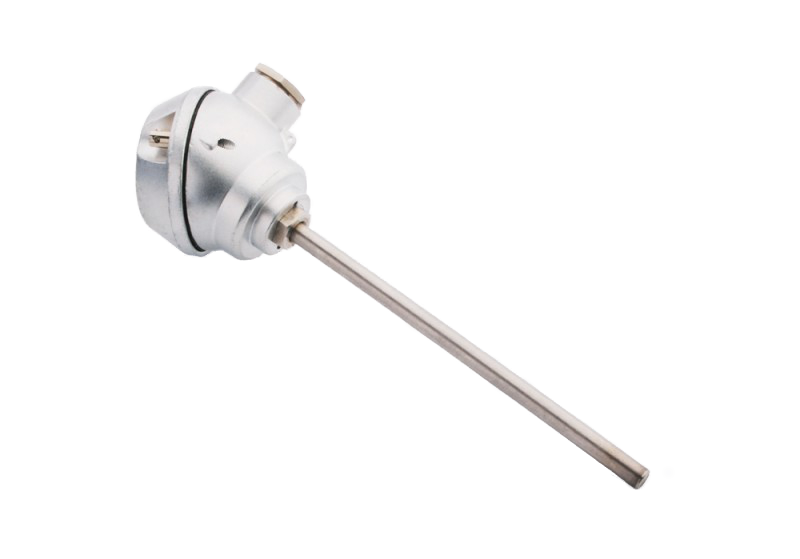

Tyto odporové snímače jsou určeny pro kontaktní měření teploty kapalných nebo plynných látek.Jsou tvořeny kovovým měřicím stonkem a kovovou hlavicí, ve které je umístěna svorkovnice. Stonek snímače je z nerez oceli třídy 17241,hlavice je z hliníku. Základní délky měřících stonků jsou 70,120,180 a 240 mm. Kovová hlavice je opatřena kabelovou vývodkou.Snímače vyhovují stupni ochrany IP54 dle ČSN EN 60529.Středový držák a jímka jsou dodávány jako příslušenství.Kombinace snímače a středového držáku je určena k měření teploty v klimatizačních kanálech. Kombinace snímače a jímky je učena pro měření teploty v potrubích. Snímače je možné použít pro všechny řídící systémy,které jsou kompatibilní s čidly nebo aktivními výstupy uvedenými v tabulce typů čidel dle výstupního
signálu. Standardní teplotní rozsah použití je –30 až 200°C. Prodloužením délky stonku je možné požít snímače až do teplot 250°C. Snímače jsou určeny pro provoz v chemicky neagresivních prostředí.
Technické parametry
| Výstup | 4 až 20 mA |
| Měřicí rozsahy | 0 až 100°C |
| 0 až 150°C | |
| -50 až 50°C | |
| 0 až 200°C | |
| jiné po dohodě | |
| teplota v okolí hlavice | -30 až 70 °C |
| Napájení (UNAP) | 9 až 35 Vss |
| Doporučená hodnota | 24 Vss |
| Max.zatěžovací odpor | 50(UNAP-9) Ω |
| Přerušení čidla | > 24 mA (max 30 mA) |
| Zkrat čidla | < 3,8 mA |
| Chyba měření K 120 I | Tolerance čidla ± (0,1%+0,01%/K) … vztaženo k rozpětí |
| Zapojení snímačů | dle schéma zapojení |
| Standardní délky stonku L1 | 70,120,180,240 mm |
| Jmenovitý tlak stonku snímače | PN20 |
| Časová odezva | T63 < 15 s (v proudící kapalině 1ms-1) |
| Izolační odpor | > 200MΩ( při 500 Vss, 25°C± 3°C) |
| Stupeň krytí | IP 54 dle ČSN EN 60 529 |
| Materiál stonku | nerez 17241 |
| Typ hlavice | LIMATHERM MA |
| Materiál hlavice | hliník |
