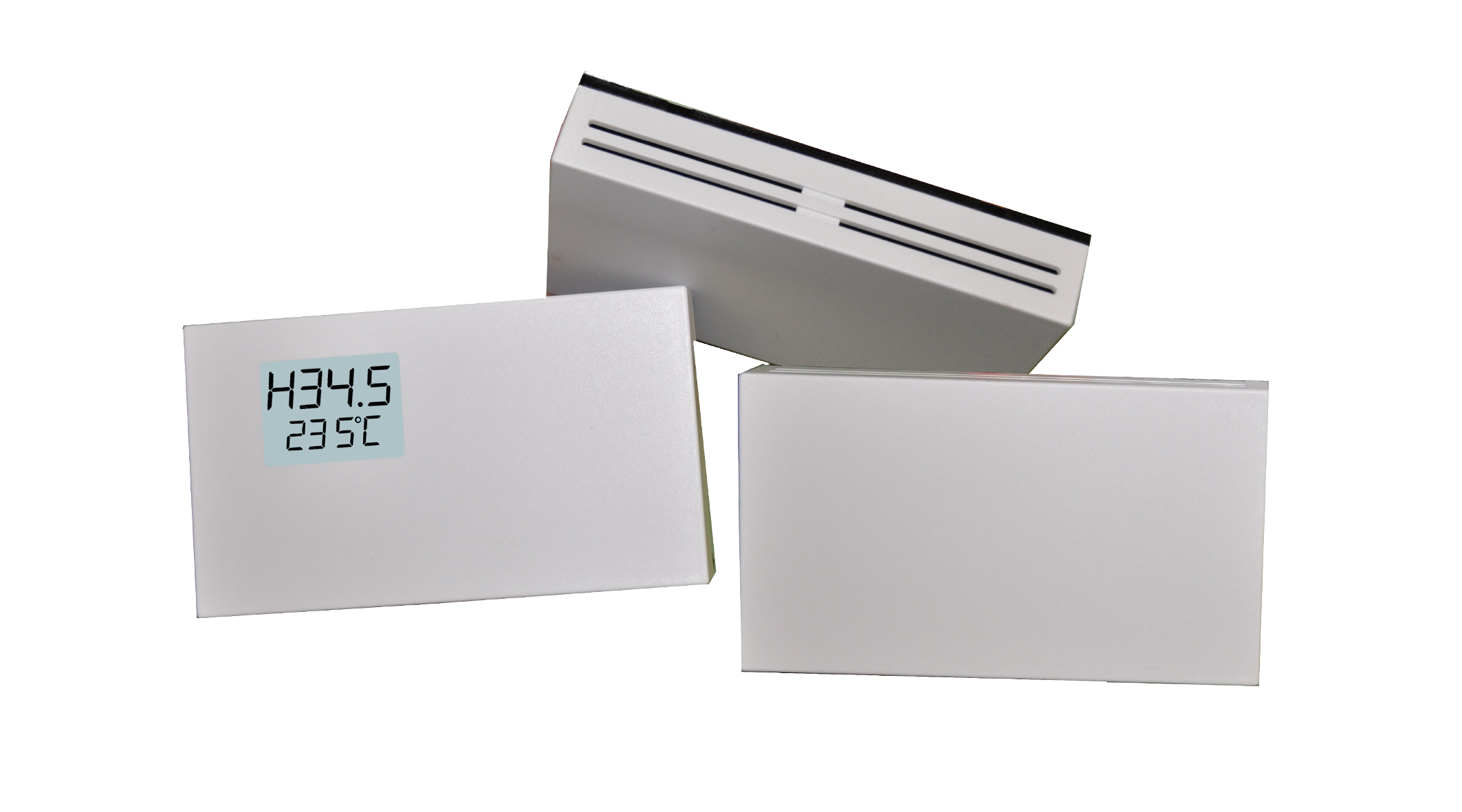

Prostorový snímač teploty ISTH
Ucelená řada interierových snímačů teploty a vlhkosti s různými teplotními senzory nebo analogovými výstupy včetně bezkontaktních spínačů a LCD displeje
• Snímače je možno použít pro většinu řídících systémů
• Možno použít i jako dvoustavový regulátor teploty, vlhkosti nebo obou veličin
• Použitá krabička a rozvržení součástek eliminuje chyby způsobené samoohřevem ( u verze s analogovými výstupy)
• Prostorové snímače do interieru jsou určeny ke snímání teploty a vlhkosti v místnostech bez přítomnosti agresivních látek.
• Volba různých verzí –např. jen teplotní senzor, teplotní proudový výstup 4-20 mA, vlhkostní výstup 4-20mA, dva proudové výstupy pro teplotu a vlhkost ( nebo rosný bod). Dále je možno zvolit verzi bez nebo s displejem a bez nebo se dvěma bezkontaktními spínači.Možnost také napěťového výstupu 0-5V, ( 0-10V) pro měření vlhkosti nebo teploty
• Ve verzi bez převodníku je měřicím senzorem Pt100 ( 3850,3910) , Pt500 , Pt1000 , Ni 1000 ( 6180,5000), NTC ( typ dle dohody), Dallas atd.
• Měřicí rozsah a max. teplota okolí : - 20 °C až + 60 °C , 5 až 95% relativní vlhkosti ( bez kondenzace)
Technické parametry
| Standardní měřicí rozsahy (pro snímače s převodníkem) | - 20 až + 60°C |
| 0 až + 50°C | |
| jiný po dohodě | |
| Měřicí proud | (proud čidlem – verze bez převodníku) Pt100 , Pt 500 max. 3 mA |
| Pt1000 , Ni 1000 max. 2 mA | |
| Časová odezva | teplota (proudící vzduch, 1 ms-1 , T = 0,63) < 30 s |
| vlhkost (proudící vzduch, 1 ms-1 , T = 0,63) < 20 s | |
| Přesnost teplotních senzorů | ( pro verze bez analogového výstupu nebo ve verzi s teplotním analogovým výstupem) |
| podle příslušné normy použitého senzoru | |
| Napájení | verze s proudovým výstupem 1x nebo 2x 9 – 36 VDC |
| verze s napěťovým výstupem |
