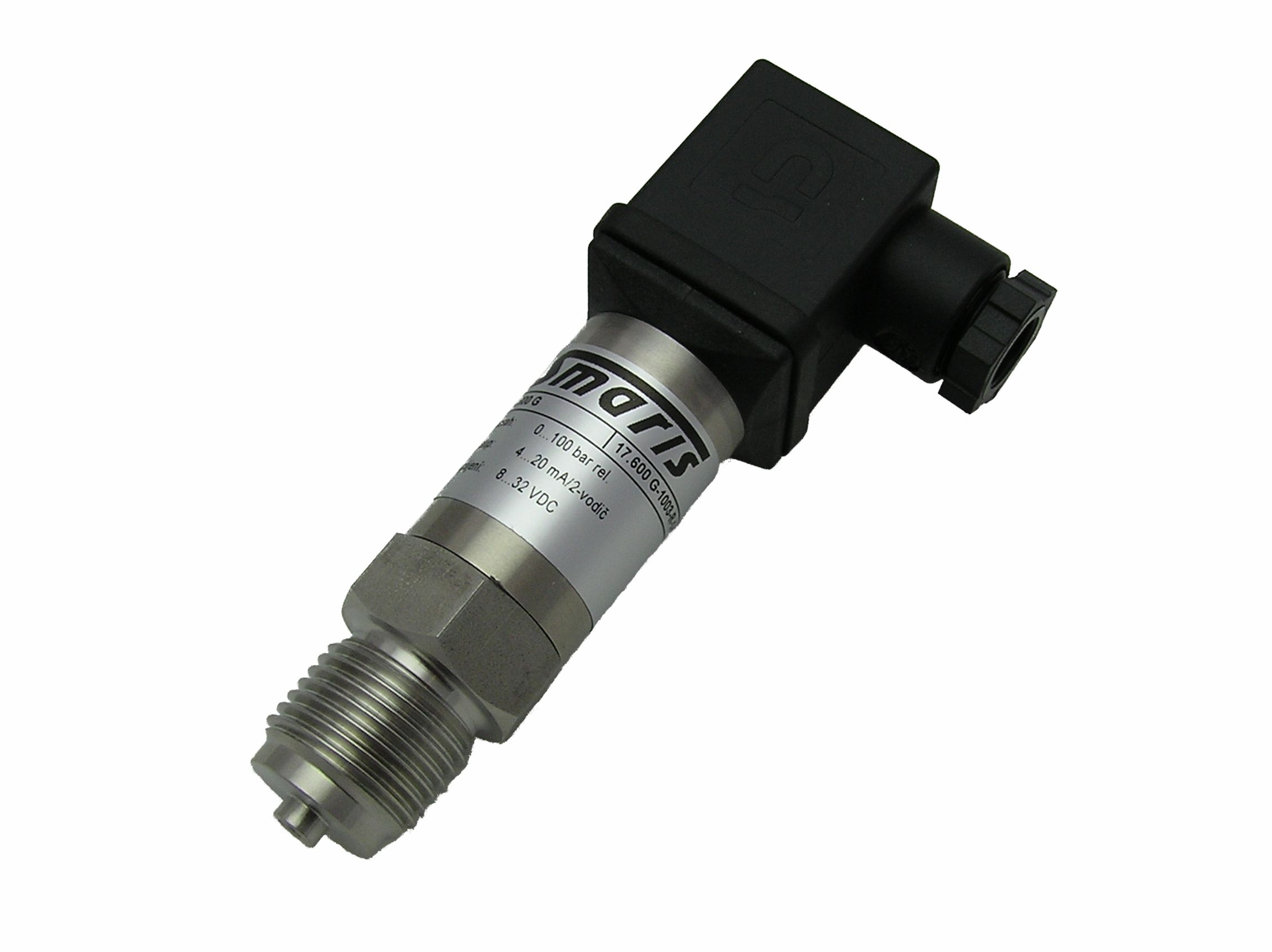

Snímač tlaku 17.600G
Použití
► hydraulické agregáty
► lisy
► stavba strojů
Přednosti
► navařený nerezový senzor
► přesnost podle IEC 60770:
0,5 % FSO
► jmenovitý rozsah
od 0 … 6 bar do 0 … 600 bar
Technické parametry
|
Výstupní signál / Napájení |
|
|
Standard |
2vodič: 4 ... 20 mA / UB = 8 ... 32 VDC |
|
Varianty |
3vodič: 0 ... 10 V / UB = 14 ...30 VDC 3vodič poměrový: 10…90 % US / US = 2,7…5 VDC |
|
Parametry elektrického výstupu |
|
|
Přesnost 1 |
≤ ± 0,5 % FSO |
|
Max. možná zátěž |
2vodič: Rmax = [(UB – UB min) / 0,02] Ω 3vodič: Rmin = 10 kW |
|
Vnější vlivy |
napájení: 0,05 % FSO / 10 V zátěž: 0,05 % FSO / kΩ |
|
Časová odezva |
2vodič: ≤ 10 ms 3vodič: ≤ 3 ms |
|
Rychlost měření |
1 kHz |
|
1odchylka charakteristiky dle IEC 60770 (nelinearita, hystereze, opakovatelnost) |
|
|
Chyba vlivem teploty (nula a rozpětí) |
|
|
Chyba vlivem teploty |
≤ ± 0,3 % FSO / 10 K v kompenzovaném pásmu 0 ... 70 °C |
|
Provozní rozsah teplot |
médium: -40 ... 125 °C elektronika / okolí: -40 ... 85 °C skladování: -40 ... 85 °C |
|
Elektrická odolnost |
|
|
Ochrana proti zkratu |
trvalá 3vodič poměrový: žádná |
|
Ochrana proti přepólování |
Při přepólování bez poškození, ale také bez funkce. |
|
Elektromagnetická slučitelnost |
vyzařování a odolnost proti rušení podle EN 61326 |
|
Mechanická odolnost |
|
|
Vibrace |
20 g, 25 Hz … 2 kHz dle DIN EN 60068-2-6 |
|
Rázy |
500 g / 1 ms dle DIN EN 60068-2-27 |
|
Materiály |
|
|
nerezová ocel 1.4571 (316 Ti) |
|
|
nerezová ocel 1.4301 (304) |
|
|
FKM: G 1/4“ DIN 3852 jiné na přání |
|
|
bez (navařen) |
|
|
nerezová ocel 1.4542 (630) |
|
|
tlaková přípojka, těsnění tlaková přípojka, oddělovací membrána |
|
|
Další parametry |
|
|
asi 120 g |
|
|
2vodič: max. 25 mA 3vodič poměrový: typ. 3 mA 3vodič napětí: typ. 5 mA (zkratový proud: max. 20 mA) |
|
|
≤ ± 0,3 % FSO / rok |
|
|
> 100 x 106 cyklů |
|
|
EMV - směrnice: 2004/108/ES tlaková zařízení - směrnice: 97/23/ES (modul A) 2 |
|
|
2Použití této směrnice je omezeno pouze na přístroje s maximálním povoleným přetlakem > 200 bar. |
|
