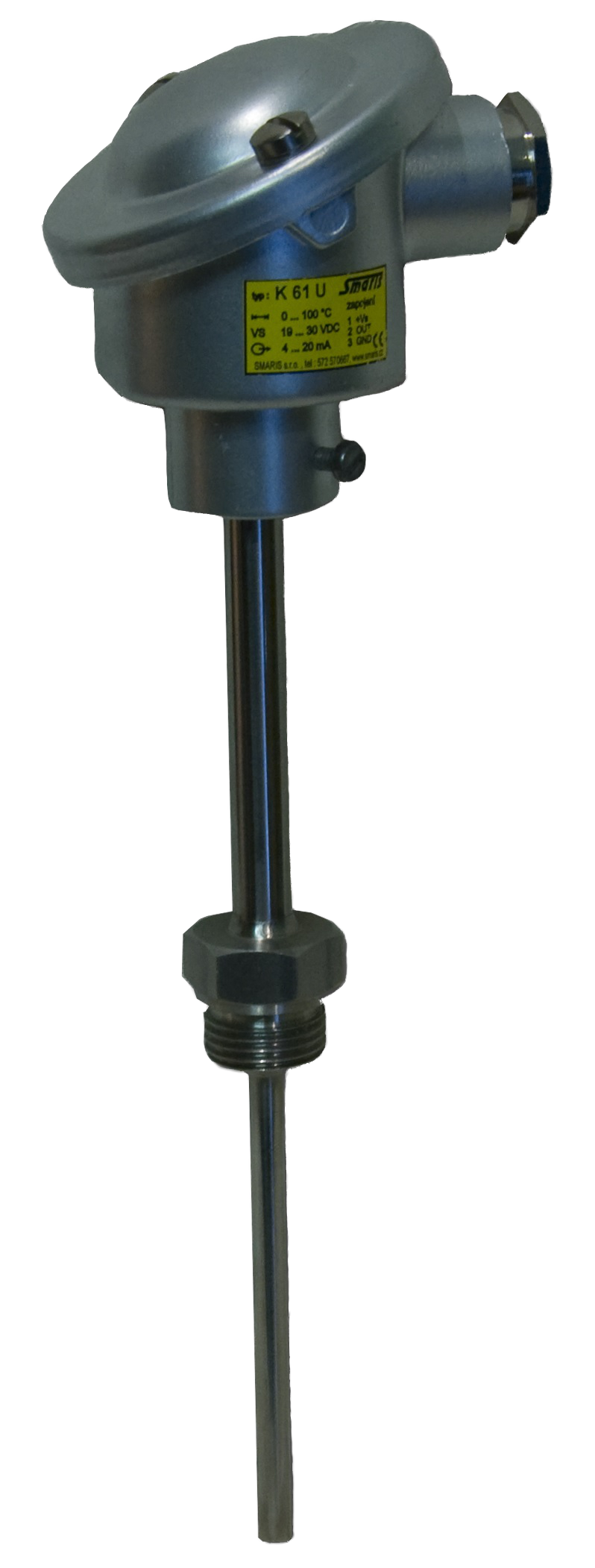

Snímač teploty K61
Odporové stonkové snímače jsou určeny pro měření teploty kapalných a plynných médií v teplotním rozsahu -60 až 400°C.
Varianta s navařeným šroubením (K61)
Možno dodat s převodníkem s výstupem
4-20 mA, 0-20 mA nebo 0-10V (0-5 V)
Možno dodat s programovatelným
převodníkem s výstupem 4-20 mA
Možno dodat s převodníkem s komunikací RS485 s protokolem
Příslušenství - popis v katalogovém listu:
Středový držák (pro měření teploty v klimatizačních kanálech)
Jímka (pro měření kapalin)
Tyto odporové snímače jsou určeny pro kontaktní měření teploty do 400°C. Jsou tvořeny kovovým měřicím stonkem a kovovou hlavicí, ve které je umístěna svorkovnice. Snímače se vyrábějí v provedení se stonkem s navařeným šroubením. Stonek je z nerez oceli třídy 17241,hlavice je z hliníku. Základní délky měřících stonků jsou 100,160,220,280 a 400 mm.Kovová hlavice je opatřena kabelovou vývodkou. Snímače vyhovují stupni ochrany IP54 dle ČSN EN 60529.Kombinaci snímače a nerezového středového držáku nebo jímky, dodávaného jako příslušenství, je možné použít snímače pro měření teploty v různých aplikacích průmyslového prostředí. Snímače je možné použít pro všechny řídící systémy, které jsou kompatibilní s čidly nebo aktivními výstupy uvedenými v tabulce typů čidel dle výstupního signálu. Standardní teplotní rozsah použití je –60 až 400°C. Snímače jsou určeny pro provoz v chemicky neagresivních prostředí.
Technické parametry
| Výstup | 4 až 20 mA |
| 0 až 10 V | |
| 0 až 5V | |
| 0 až 20mA | |
| RS 485 | |
| Měřicí rozsahy analogových převodníků. Převodníky SMART-libovolné | -50 až 50°C |
| 0 až 100°C | |
| 0 až 150°C | |
| 0 až 200°C | |
| 0 až 400°C | |
| -30 až 250°C | |
| -30 až 400°C | |
| jiné po dohodě | |
| Teplota v okolí hlavice | -30 až 70 °C |
| Napájení | 9 - 35 VDC |
| 19 - 30 VDC | |
| 10 - 30 VDC | |
| Doporučená hodnota 24 Vss | |
| Zatěžovací odpor | max. 50(UNAP-9) Ω |
| > 1 MΩ (provedení U) | |
| Přerušení čidla | >25 mA,max 30 mA |
| > 10,5 V (provedení U) | |
| Zkrat čidla | < 3,8 mA |
| ~ 0 V (provedení U) |
