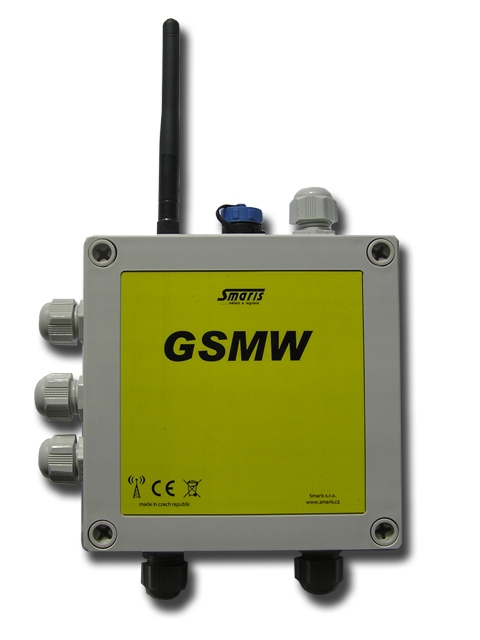

Monitorovací systém GSMW
GSM monitorovací jednotka GSMW je určena ke snímání různých fyzikálních veličin,ukládání naměřených hodnot do paměti a přenosu programem nastavených stavových hodnot prostřednictvím SMS. Většina parametrů se nastavuje uživatelsky příslušným softwarem. Jednotka je určena především do míst bez možnosti síťového napájení.
Základ přístroje tvoří procesor NXP s jádrem CORTEX M3. Tato volba zajišťuje vynikající poměr cena/výkon.Pro ukládání naměřených hodnot jsou k dispozici paměti flash s kapacitou od 2 do 16 MB. Napájení celého zařízení včetně nabíjení baterie fotovoltaickým článkem zajišťují integrované obvody firmy Linear Technology, což umožňuje extrémně malou spotřebu. Na pozici gsm modemu je použit celosvětově osvědčený model QUECTEL M10.
• Polní provedení s krytím IP67
• Extrémně nízká spotřeba
• Spínaný zdroj 24V/30 mA pro napájení standardních převodníků,hydrostatických sond,UZ hladinoměrů apod.
• Samostatné vstupy pro RTD senzory,snímač zaplavení,senzory DALLAS,logické nebo impulzní signály pro snímání spínacích kontaktů nebo kontaktů vodoměrů apod.
• Volitelné napájení - lithiový akumulátor, lithiový primární článek,fotovoltaický panel.
• Po dohodě možnost identifikačního čipu i Button
• Vyčítání naměřených dat přes USB (nebo SMS)
• Spínací výstup realizován releovým kontaktem
Technické parametry
| Teplota okolního prostředí | -25 až 60°C |
| Krytí | (ČSN EN 60529) IP67 |
| Přípustný průřez připojovacích vodičů | 0,35 mm2 až 2.5 mm2 |
| Technická data | |
| Napájecí napětí (podle aplikace) | 12-30 VDC, AKU Lion 2200mAh, primární lithiový článek 13Ah |
| Solární napájení + dobíjení | FTV panel 17V/0,59A |
| Orientační výdrž zdrojů bez dobíjení | Lion 2200Ah – 1xSMS/den , měření 1x/15min 2-3 měsíce |
| prim. Li článek 13Ah - 1xSMS/den , měření 1x/15min 12 měsíců |
Soubory ke stažení
Datasheet monitorovacího systému GSMW
