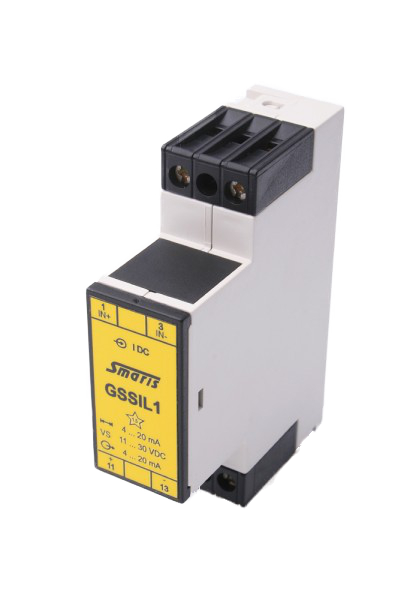

Galvanický oddělovač GSSUL1, GSSIL1

Převodníky stejnosměrného napětí a proudu s galvanickým oddělením vstupního a výstupního signálu s přenosem energie bez nutnosti napájení vstupní části

Převodníky pro galvanické oddělení standardních a atypických stejnosměrných signálů s unifikovanými výstupy 4 až 20 mA, 0 až 20 mA, 0 až 10 V, 0 až 5 V.

Převodníky jsou určeny pro galvanické oddělení a převod napěťových nebo proudových stejnosměrných signálů na průmyslové unifikované signály. Výstupní signál je lineární se změnou hodnoty vstupní veličiny.

Napěťový nebo proudový signál je přiveden na vstup převodníku. Výstupem je některý z unifikovaných analogových signálů (viz dále), který je lineární se změnou hodnoty vstupní veličiny.
Tato řada převodníků je vybavena galvanickým oddělením vstupního a výstupního signálu. Zabudovaný napěťový měnič umožňuje přenos napájecí energie z výstupní části na stranu vstupní a tím odpadá nutnost přídavného vnějšího napájení vstupní části.

Kód: GSSIL1 Cena od: 1 590 Kč bez DPH Dostupnost: Do 15 pracovních dnů

Technické parametry

Vstupní signál Napěťový nebo proudový stejnosměrný signál
Standardní vstupní rozsahy
NAPĚTÍ -0.05 V až +0.05 V
  -0.5 V až +0.5 V
  -1 V až +1 V
  0 až +0.1 V
  0 až +1 V
  0 až +5 V
  0 až +10 V
  1 až +5 V
  2 až +10 V
PROUD 0 mA až 5 mA
  4 mA až 20 mA
  0 mA až 20 mA
Jiné vstupní rozsahy po dohodě s výrobcem dle níže uvedeného rozmezí
napěťové nesymetrické
  min. 0 až 5 mV
  max. 0 až 50 V
  symetrické
  min. -2.5 mV až +2.5 mV
  max. -25 V až +25 V
proudové nesymetrické
  min. 0 až 0.1 mA
  max. 0 až 1 A max.
  symetrické
  min. -0.05 mA až +0.05 mA
  -0.5 A až +0.5 A
Výstupní signál lineární s průběhem hodnoty vstupního signálu, možno dodat provedení s některým z unifikovaných výstupů
  dvouvodičové napájení 4 až 20 mA
  třívodičové napájení 0 až 20 mA, 0 až 5V, 0 až 10V, 4 až 20 mA
Napájecí napětí dvouvodičové napájení 4 až 20 mA 11 až 30 VDC
  třívodičové napájení 19 až 30 VDC
  (ochrana proti přepólování napájecího napětí)

Převodníky stejnosměrného napětí a proudu s galvanickým oddělením vstupního a výstupního signálu s přenosem energie bez nutnosti napájení vstupní části

Převodníky pro galvanické oddělení standardních a atypických stejnosměrných signálů s unifikovanými výstupy 4 až 20 mA, 0 až 20 mA, 0 až 10 V, 0 až 5 V.

Převodníky jsou určeny pro galvanické oddělení a převod napěťových nebo proudových stejnosměrných signálů na průmyslové unifikované signály. Výstupní signál je lineární se změnou hodnoty vstupní veličiny.

Napěťový nebo proudový signál je přiveden na vstup převodníku. Výstupem je některý z unifikovaných analogových signálů (viz dále), který je lineární se změnou hodnoty vstupní veličiny.
Tato řada převodníků je vybavena galvanickým oddělením vstupního a výstupního signálu. Zabudovaný napěťový měnič umožňuje přenos napájecí energie z výstupní části na stranu vstupní a tím odpadá nutnost přídavného vnějšího napájení vstupní části.

Kód: GSSIL1 Dostupnost: Do 15 pracovních dnů
1 590 Kč bez DPH
- +

Technické parametry

Vstupní signál Napěťový nebo proudový stejnosměrný signál
Standardní vstupní rozsahy
NAPĚTÍ -0.05 V až +0.05 V
  -0.5 V až +0.5 V
  -1 V až +1 V
  0 až +0.1 V
  0 až +1 V
  0 až +5 V
  0 až +10 V
  1 až +5 V
  2 až +10 V
PROUD 0 mA až 5 mA
  4 mA až 20 mA
  0 mA až 20 mA
Jiné vstupní rozsahy po dohodě s výrobcem dle níže uvedeného rozmezí
napěťové nesymetrické
  min. 0 až 5 mV
  max. 0 až 50 V
  symetrické
  min. -2.5 mV až +2.5 mV
  max. -25 V až +25 V
proudové nesymetrické
  min. 0 až 0.1 mA
  max. 0 až 1 A max.
  symetrické
  min. -0.05 mA až +0.05 mA
  -0.5 A až +0.5 A
Výstupní signál lineární s průběhem hodnoty vstupního signálu, možno dodat provedení s některým z unifikovaných výstupů
  dvouvodičové napájení 4 až 20 mA
  třívodičové napájení 0 až 20 mA, 0 až 5V, 0 až 10V, 4 až 20 mA
Napájecí napětí dvouvodičové napájení 4 až 20 mA 11 až 30 VDC
  třívodičové napájení 19 až 30 VDC
  (ochrana proti přepólování napájecího napětí)
