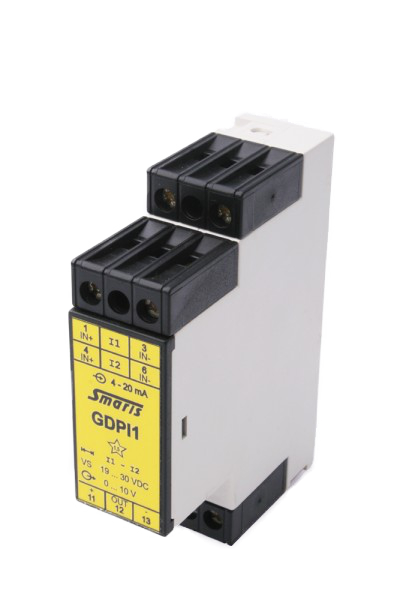

Diferenční převodník GDPI
Převodník pro převod rozdílu dvou vstupních proudů 0 až 20 mA (4 až 20 mA) na jeden z unifikovaných výstupů 4 až 20 mA, 0 až 20 mA, 0 až 10 V nebo 0 až 5 V s galvanickým oddělením vstupního a výstupního signálu.
Převodníky jsou určeny pro galvanické oddělení a převod rozdílu proudových stejnosměrných signálů na průmyslové unifikované signály. Výstupní signál je lineární s rozdílem vstupních proudů. Převodník může být použit např.pro vytvoření diferenčního snímače tlaku ze dvou snímačů tlaku jednoduchých.
Oba proudové signály jsou přivedeny na vstup převodníku. Výstupem je některý z unifikovaných analogových signálů (viz dále), který je lineární se změnou rozdílu hodnot vstupní veličiny.
Tato řada převodníků je vybavena galvanickým oddělením vstupního a výstupního signálu. Zabudovaný napěťový měnič umožňuje přenos napájecí energie z výstupní části na stranu vstupní a tím odpadá nutnost přídavného vnějšího napájení vstupní části.
Technické parametry
| Vstupní signál | Proudový stejnosměrný signál |
| Standardní vstupní rozsahy | 2 x 0 mA až 20 mA |
| 2 x 4 mA až 20 mA | |
| Pozn. Při rovnosti vstupních proudů je na výstupu nastavena dolní hodnota rozsahu. | |
| Jiné vstupní rozsahy po dohodě s výrobcem. | |
| Výstupní signál | lineární s průběhem hodnoty vstupního signálu, možno dodat provedení s některým z unifikovaných výstupů |
| dvouvodičové napájení 4 až 20 mA | |
| třívodičové napájení 0 až 20 mA, 0 až 5V, 0 až 10V, 4 až 20 mA | |
| Napájecí napětí | dvouvodičové napájení 4 až 20 mA 11 až 30 VDC |
| třívodičové napájení 19 až 30 VDC | |
| (ochrana proti přepólování napájecího napětí) | |
| Maximální hodnota zatěžovacího odporu v proudové smyčce | při VS = 24 VDC 600 Ohm (dvouvodič 4 až 20 mA) |
| při VS = 19 VDC 600 Ohm (třívodič 0 až 20 mA, 4 - 20 mA) | |
| Vliv změny napájecího napětí (ČSN EN 60770) |
Soubory ke stažení
GDPI
Převodník pro převod rozdílu dvou vstupních proudů 0 až 20 mA (4 až 20 mA) na jeden z unifikovaných výstupů 4 až 20 mA, 0 až 20 mA, 0 až 10 V nebo 0 až 5 V s galvanickým oddělením vstupního a výstupního signálu.
Převodníky jsou určeny pro galvanické oddělení a převod rozdílu proudových stejnosměrných signálů na průmyslové unifikované signály. Výstupní signál je lineární s rozdílem vstupních proudů. Převodník může být použit např.pro vytvoření diferenčního snímače tlaku ze dvou snímačů tlaku jednoduchých.
Oba proudové signály jsou přivedeny na vstup převodníku. Výstupem je některý z unifikovaných analogových signálů (viz dále), který je lineární se změnou rozdílu hodnot vstupní veličiny.
Tato řada převodníků je vybavena galvanickým oddělením vstupního a výstupního signálu. Zabudovaný napěťový měnič umožňuje přenos napájecí energie z výstupní části na stranu vstupní a tím odpadá nutnost přídavného vnějšího napájení vstupní části.
Technické parametry
| Vstupní signál | Proudový stejnosměrný signál |
| Standardní vstupní rozsahy | 2 x 0 mA až 20 mA |
| 2 x 4 mA až 20 mA | |
| Pozn. Při rovnosti vstupních proudů je na výstupu nastavena dolní hodnota rozsahu. | |
| Jiné vstupní rozsahy po dohodě s výrobcem. | |
| Výstupní signál | lineární s průběhem hodnoty vstupního signálu, možno dodat provedení s některým z unifikovaných výstupů |
| dvouvodičové napájení 4 až 20 mA | |
| třívodičové napájení 0 až 20 mA, 0 až 5V, 0 až 10V, 4 až 20 mA | |
| Napájecí napětí | dvouvodičové napájení 4 až 20 mA 11 až 30 VDC |
| třívodičové napájení 19 až 30 VDC | |
| (ochrana proti přepólování napájecího napětí) | |
| Maximální hodnota zatěžovacího odporu v proudové smyčce | při VS = 24 VDC 600 Ohm (dvouvodič 4 až 20 mA) |
| při VS = 19 VDC 600 Ohm (třívodič 0 až 20 mA, 4 - 20 mA) | |
| Vliv změny napájecího napětí (ČSN EN 60770) |
