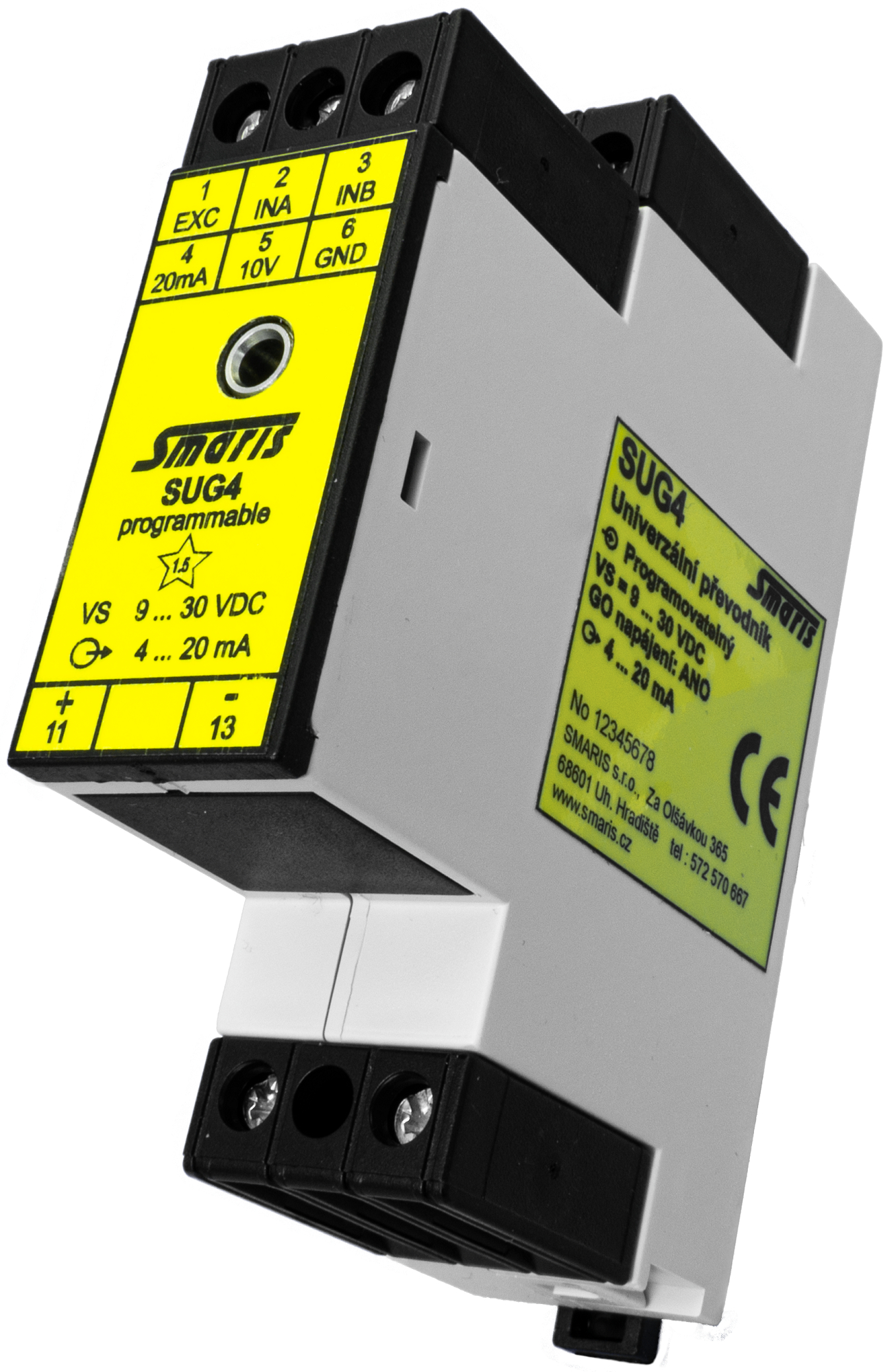

UNIVERZÁLNÍ PŘEVODNÍK SUG4

SUG4 je mikroprocesorem řízený měřící převodník s digitálním zpracováním signálu. Vstupní signál je pomocí A/D převodníku převeden na digitální signál, upraven dle požadavků uživatele a pomocí D/A převodníku převeden na výstupní proudový signál 4 ... 20mA, nebo jiný unifikovaný signál. Převodník SUG4 je vybaven galvanickým oddělením vstupního a výstupního signálu. Je určen k montáži na lištu DIN TS 35. Programově za pomoci PC lze nastavit typ vstupního signálu (Pt100, Pt1000, Ni100, Ni1000, Termočlánek, reostat, potenciometr, napětí, nebo proud), měřící rozsah, požadavek na linearizaci vstupního signálu, případně požadavek na specifickou úpravu vstupního signálu (převod zadaný tabulkou apod.). Výstupní signál může být standardní 4 ... 20mA, nebo zakázkově 0 ... 20mA,       0 ... 10V, 0 ... 5V, dále reverzní 20 ... 4mA.

Standardně je dodáván v nenaprogramovaném stavu. Pro naprogramování u zakázníka lze stáhnout příslušný software (viz. níže), pracující v prostředí Windows (XP – service pack 2 a novější). Dále je potřeba zakoupit převodník USB-RS232-GO, který naleznete v kategorii převodníky a oddělovače. Převodníkem USB-RS232-GO lze naprogramovat libovolný počet převodníků SUG4.



Kód: SUG4 Dostupnost: skladem
2 574 Kč bez DPH
- +

Technické parametry

Vstupní signál:   Viz. tab. 1
Zapojení snímače:   Viz. schéma zapojení
Proud protékající odporovým snímačem:   Pulzně cca. 100µA
Linearizace:   Realizována programově
Výstupní signál:   4 ... 20mA
Indikace přerušení vedení, nebo snímače:   Podproud< 3.9mA, nebo nadproud > 21mA (max 25mA)
    (Volba v zákaznické konfiguraci)
Časová konstanta:   1 ... 30sec (volitelné programově)
Napájecí napětí převodníku:   9 ... 30VDC // 18 ... 30VDC pro jiný výstup než 4 ... 20mA
Maximální hodnota zatěž. Odp. V proud. smyčce:   Rz = (Vs-9) / 0.020 [Ω, V]
Vliv změny napájecího napětí (ČSN IEC 770):   <0,005 % / 1v *)
Vliv změny zatěžovacího odporu (ČSN IEC 770):   <0,005 % / 100 ohm *)
Galvanické oddělení vstup. a výstupního signálu:   elektrická pevnost 500V (50 Hz, 1s)
Dlouhodobá stabilita a drift převodníku:   0,02 % / 500hodin *)

Jiné variaty výstupů (0...10V, 0...5V, 0 ... 20mA lze poptat na obchod@smaris.cz (je nutno počítat s delším dodacím termínem).
